不锈钢节流阀
不锈钢节流阀的工作原理，依靠阀杆夹紧柔韧的橡胶管而产生节流作用，也可以利用气体压力来代替阀杆压缩胶管。柔性节流阀结构简单，压力降小，动作可靠性高。对污染不敏感，通常工作压力范围为0．3—0．63MPa。
应用气动流量控制阀对气动执行元件进行调速，比用液压流量控制阀调速要困难、因气体具有压缩性。所以用气动流量控制阀调速应注重以下几点，以防产生爬行：
(1)管道上不能有漏气现象；
(2)气缸、活塞间的润滑状态要好；
(3)流量控制阀应尽量安装在气缸或气马达四周；
(4)尽可能采用出口节流调速方式；
(5)外加负载应当稳定。若外负载变化较大，应借助液压或机械装置(如气液联动)来补偿由于载荷变动造成的速度变化。
主要性能规范：
|
介质 |
氮、氢、气、氨、石油产品 |
|
主体材料代号 |
阀体/阀盖 |
阀板/阀瓣 |
阀杆 |
阀杆螺母 |
填料 |
手轮 |
工作温度 |
|
C |
25/WCB |
2Cr13 |
黄铜 |
聚四氟乙烯 |
QT400-15 |
-30℃～100℃ |
|
P |
1Cr18Ni9Ti |
|
R |
1Cr18Ni12Mo2Ti |
主要零件的材料说明：
|
介质 |
氮、氢、气、氨、石油产品 |
|
主体材料代号 |
阀体/阀盖 |
阀板/阀瓣 |
阀杆 |
阀杆螺母 |
填料 |
手轮 |
工作温度 |
|
C |
25/WCB |
2Cr13 |
黄铜 |
聚四氟乙烯 |
QT400-15 |
-30℃～100℃ |
|
P |
1Cr18Ni9Ti |
|
R |
1Cr18Ni12Mo2Ti |

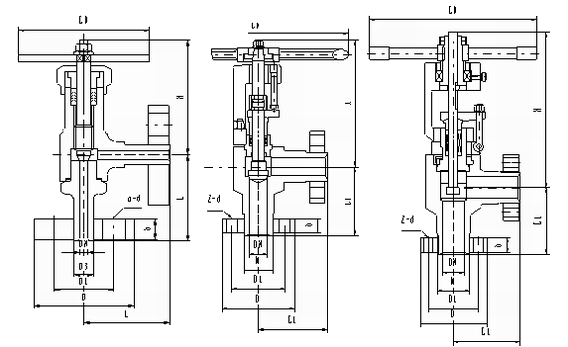

主要外形尺寸：
|
型号 |
|
|
主要连接尺寸(mm) |
DN |
15 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
|
kg |
4.5 |
8 |
10 |
18 |
26 |
80 |
132 |
17 |
317 |
|
L |
105 |
120 |
135 |
165 |
190 |
215 |
260 |
290 |
320 |
|
D |
95 |
105 |
115 |
165 |
165 |
200 |
225 |
260 |
300 |
|
D1 |
60 |
68 |
80 |
115 |
115 |
145 |
175 |
195 |
235 |
|
z-ød |
3-18 |
4-18 |
4-18 |
6-26 |
6-26 |
6-29 |
6-33 |
6-36 |
6-39 |
|
型号 |
|
|
主要连接尺寸(mm) |
DN |
3 |
6 |
10 |
15 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
|
kg |
0.8 |
0.9 |
4.5 |
4.5 |
18 |
13 |
18 |
35 |
90 |
140 |
180 |
320 |
|
L |
60 |
60 |
90 |
105 |
120 |
135 |
165 |
190 |
215 |
260 |
290 |
320 |
|
D |
70 |
70 |
95 |
105 |
115 |
135 |
165 |
200 |
225 |
260 |
300 |
330 |
|
D1 |
42 |
42 |
60 |
68 |
80 |
95 |
115 |
145 |
170 |
195 |
235 |
255 |
|
z-ød |
3-16 |
3-16 |
3-18 |
3-18 |
4-18 |
4-22 |
6-26 |
6-29 |
6-33 |
6-36 |
8-39 |
8-42 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
