阀门术语

A
绝对压力：表示在巴的压力，Pascal或PSI，上面一个完美的真空测量。
执行器：一个连接到阀门，使阀门的远程运动的装置。它可以是一个空气，液体或电动装置。致动器可用于当阀门位于远程的（例如，管道），阀位于危险区域，或当手动操作将耗费大量时间（例如，与较大的阀门）。（了解更多）
气动噪声：由气体加速到超音速的速度在关键的或更高的压降通过阀产生的噪声。
气关：在气压致动器的增加会引起阀门关闭。这是另一种方式说，阀不打开或常开。
气开：在气压致动器的增加会引起阀门的开启。这是另一种说法是阀门的关闭失败或常闭。
空气阀：阀是用来控制空气流量。这种流动通常是小的。（了解更多）
角阀截止式阀：在入口和出口在90°。
ANSI等级一种力量：指定阀门显示最大压力在不同温度下，可以预期的工作安全阀。（了解更多）
ASTM：美国材料与试验协会
大气压力：由大气产生的压力。
B
背压：施加在阀的下游侧的压力。

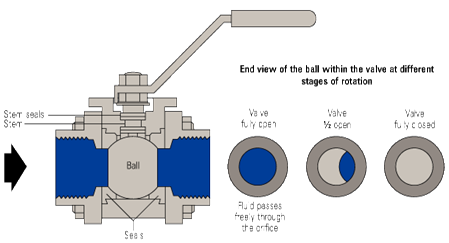

球阀：阀门设计采用球封闭元件。闭包是把球（实现。了解更多）

图片来源：前泽阀门

波纹管密封阀盖：阀盖采用波纹管密封阀塞周围漏干。
身体：阀门的身体是主要的压力边界。它提供了管道的连接端和流体通道。
阀盖：帽子可以用来引导阀杆。它是阀门承压边界部件和包含包装盒和阀杆密封。帽子可以在阀体上或螺栓或螺纹积分。阀盖一般是指执行器连接到阀体。
泡沫紧：一个常用的术语来描述一个控制阀或调节器关闭完全反对在任何流体压力的能力。控制阀进行ANSI B16.104和FCI 70:2:1976是美国国家控制阀阀座泄漏标准。本标准采用六个不同的类别，描述一个阀座泄漏的能力。虽然很少达到完美的阀门关闭，阀门，达到VI级要求（允许数个每分钟泄漏，气泡根据阀门的端口尺寸）已经通过了最严格的测试。
对焊：是在管道元件的两端加工轮廓，允许连接的环焊缝成分。
蝶阀：四分之一转阀的设计包括一个循环体。它有一个旋转盘闭合件，这是由其干枢转支承，允许磁盘旋转90°打开和关闭阀。蝶阀有不同的风格，包括偏心和高性能（零泄漏）阀。蝶阀高回收阀从而会引起空化的液体的服务比全球式阀低得多的压力下降，流体温度。（了解更多）
C
笼：空心圆柱装饰元素，有时作为指南来排列一个与座圈阀塞的运动。它可以被修改为某些类型的阀门，通过阀门的流量特性。笼也可以作为一个噪声衰减或防汽蚀装置。
的能力：通过在特定条件下的流量阀。
空化空化是液体：关注服务腔或泡形成，然后崩溃。它是蒸发和冷凝液的两阶段的过程。蒸发是液体的沸腾（也称为闪烁），和发生在控制阀，因为液体的压力降低，而不是上升。当流体通过阀口面积的下游，在速度和动能，是伴随着压力的或潜在的能量大幅减少，增加。这发生在一个被称为缩。如果在这方面的压力下降低于流动的流体的蒸汽压力，汽化（煮）发生。蒸汽泡，然后继续下行，流体的速度开始放缓，和流体中的压力恢复。然后崩溃或爆裂的气泡。汽蚀使扼流状态的发生，会导致阀门、管道机械损伤。

阻塞流：又称为临界流，可燃气，蒸汽发生，或液体服务。阻流发生时，在一个固定的上游压力，流量不能通过降低下游压力进一步增加。基本流动方程表明，流动的压力降的平方根成正比。这意味着更高的压降允许更多的流体通过阀。流体流经阀由于在入口之间的压差（PL）和出口（P2）的阀门。这个压力差（delta-P）或压降是移动流体本质。然而，如果压降太高，流量达到一个点，它不再增加，这被认为是壅塞流。

在控制阀的液流作为一种通过阀门的压力降的函数。图片来源：前泽

如果压力足够高，在缩流的流的速度将达到声音的速度。在出口压力将进一步减少，不到上游由于压力波只能在音速旅行和信号不会翻译上游。阻流也可以在液体中只有当流体处于闪烁或空化条件下发生的。蒸汽泡沫块或扼流和防止阀门通过降低出口压力增加压降通过更多的流量。气体和蒸汽服务的好的经验法则是，如果通过阀门的压力降等于或超过一半的入口绝对压力，然后有一个很好的机会，扼流状态。
关闭件：该阀位于流路通过阀调整流量的活动部分。一些封闭的成员不同类型的球，盘，门，和塞。
冷评级：：阀或配件的设计能够承受的最大压力，在室温下。
可压缩流体：气态流体如蒸汽，它的体积和密度的一个显着的变化，随着压力的增加。（了解更多）
控制阀：也称为最终控制元素。一种电动用于修改过程控制系统中的流体流量的装置。它通常由一个机构或阀和致动器，它响应来自控制系统的变化和流量控制元件在阀的位置信号。（了解更多）
增益控制阀：阀门的行程，通过阀的流量之间的关系。它是由一个曲线是表示为安装或固有特性图。
控制器：一，指导和监控的一个阀的流量的装置。控制器可以是气动或电动。有压力，温度，pH值，水平，差分和流量控制器。控制器的工作是感一个以上的变量和比较它的设定点，建立了。然后控制器输出一个信号，无论是气动或电动控制阀，以回应，然后将过程变量的设定点。（了解更多）
临界流：看到阻塞流的定义。
低温阀门：用来描述设计–40°C.以下操作阀门
CV：阀门的流量系数是多少加仑每60分钟°水会流通过在一个指定的打开的阀门两端的压降1psi阀。
D
delta-P：压差。进气压力（PL）减去出口压力（P2）。
隔膜：一个灵活的压力敏感元件，将力传给隔膜板和致动器干。
隔膜致动器：是一种液体（通常是气）压力操作弹簧隔膜总成，相对位置的阀杆在对输入信号的响应。
隔膜阀：双向阀，通过施加力到隔膜。他们经常使用的泥浆和卫生应用，因为他们不堵塞。（了解更多）
压差测量：在阀门进口和出口之间的压力差最大，对阀门所需的操作。

图片来源：前泽

直接作用：这个术语已根据装置是描述几个不同的意思。直接作用执行器是一个致动器干在膜片压力的增加扩展。直动阀是一个向下推关闭塞座定位。直接作用定位器或直接作用的控制器的输出响应设定点增加信号的增加。
直接执行：致动器，干在隔膜压力的增加扩展。
动态不平衡：总力产生的阀塞在任何规定的打开位置的作用在其上的液压力。该阀的独特风格，即单口，双口，流开，流关闭，对动态不平衡量的效果。
E
有效面积：一个薄膜执行机构，有效面积的那部分，是生产干力有效的膜面积。通常的有效面积，将阀门时–在开始和在行程的最后一个最小的最大改变。平板膜片的影响最大；而模压隔膜将提高驱动器的性能，和一个滚动膜片将阀的全行程在提供一个恒定的干力。
电动执行机构：也被称为机电致动器使用一个电动马达驱动的齿轮火车或螺钉位置致动器干。致动器可以应对任何数字或模拟信号。（了解更多）
紧急关闭阀（ESD）：阀门使用的能量被存储在驱动器在紧急情况下迅速关闭。
端连接：使压紧接头管进行受控流体提供的配置。其中最常用的连接螺纹，法兰，焊接。
等百分比：一个用来描述一个类型的阀门的流量特性，对阀塞行程相等的增量，相对于旅行的流动速率的变化可以表示为一个恒定的流量百分比的变化时。在流量方面的旅行中观察到的变化会相对较小，当阀塞附近的座位和相对高的当阀塞几乎是敞开的。
F
面对面：是的入口和一个阀门或管件出口端面之间的距离。这些尺寸是由ANSI / ISA规范。
以下的均匀的面对面尺寸适用于。
说明阀门类型
ANSI / ISA s75.03整体法兰球式控制阀
ANSI / ISA s75.04无凸缘的控制阀
ANSI / ISA s75.20分离法兰截止式控制阀
故障关闭：或常闭：另一种描述空气打开驱动器。大约80%的所有弹簧隔膜的运营商在现场的施工。
失败的地方：用来描述致动器在旅行时它失去了它的空气供应同样比例的能力。对弹簧复位执行机构是由一个锁阀的方法实现。在活塞式执行机构的一系列压缩空气气瓶必须采用。
故障开启或常开：另一种描述空气关闭致动器。
故障安全：用来描述一个控制阀所需的故障位置。它可能是不封闭的，不能打开，或失败的地方。
反馈信号：返回信号从测量的直接控制的变量，结果。一个例子是，一个控制阀配有定位器。返回信号通常是一个阀芯杆位置的机械指示返回到定位器。
无凸缘：一个阀门，没有积分线法兰，有时称为晶圆式阀。阀门的连接配套法兰之间的一组螺栓或双头螺栓安装螺栓，称为线。应采取的应变硬化螺栓和螺母用的所有线程的场所，能拉伸时，受到温度循环。
闪光：是沸腾的液体蒸发。看到汽蚀的定义。当控制阀的下游压力小于上游的蒸汽压力，蒸汽液体变化部分。如果下游压力继续下降，下游压力最终将成为小于液体的蒸气压。它仍然是一个蒸汽除非下游压力恢复明显，在这种情况下发生空化。闪光通常会造成阻流条件下发生的。此外，气泡也会导致在光滑的河流和阀门形式的阀门和管道系统的机械损伤。

在一个阻塞流和闪烁控制阀的速度和压力分布。图片来源：前泽。
流量特性：阀容量和阀门的行程之间的关系。它通常是用曲线的形式表示。控制阀有两种类型的特征：内在的和安装。固有的特征是来自测试阀以水为流体和一个恒定的阀门的压降。当阀门安装在系统水泵，管道及配件，压力下降在阀将与旅行改变。当在一个系统的实际流量与阀门开度，该曲线称为安装流量特性。阀门可以通过塑造插头孔或笼，以产生一种特殊的曲线。阀门的特点是试图改变阀门增益。阀门的流量变化的增益控制信号的变化除以。这是为了补偿在控制回路的非线性做。

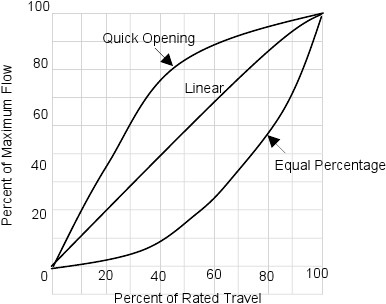

流量特性曲线。图片来源：前泽
流量系数：看到C的定义V。
全口径：表明该阀口内径一样管它是连接。
G
增益：投入与产出的关系。如果输入的全方位是等于输出的全方位，然后增益为1。增益是另一种方式来描述一个设备的灵敏度。
垫片：组件较软的部分被密封，它被压缩在两法兰之间以防止流体泄漏到大气系统。
闸阀：一个多回转阀门作为一门像盘和两个席位，关闭阀门。本阀适用于全开/全关应用和栅盘线性移动，垂直于流动方向的。（了解更多）
腺：那是用来压缩填料组件。
压盖螺母：压盖螺母用于腺上施加一个力。
压盖填料软性材料：安装在阀门填料函创建过程流体和大气之间的密封。
截止阀：阀门的直线运动，推拉干，一个或多个端口和阀体的球形空腔及港口地区的区别。这种类型的阀门的特点是一个曲折的流路，也被称为低回收阀因为在流的能量消耗；与入口压力将不会恢复到一定程度，它会在一个更精简的高回收阀。（了解更多）
H
手轮：手动操作装置用于中风阀或限制其旅行。手轮，有时被称为手杰克。它可能是顶部安装，侧面安装，在安装或安装轴轭和分离。（了解更多）
水压试验这是在每一个阀：当建立测试含有部分的压力进行压力测试的完整性。
磁滞结果：规模和规模下降仪器的响应时，受到同样的输入从相反的方向接近的区别。迟滞可以通过众多的变量引起的，如包装的摩擦，松散的联系和压降。
I
可压缩流动：流体如水，这在体积和密度没有明显的变化随着压力的增加。
固有膜片压力：高、低值的压力施加到膜片产生额定在阀体内的气压阀塞的旅行。
固有流量特性：阀容量和阀门的行程之间的关系，通常用图形表达。这是来自测试阀以水为流体和恒定的阀门的压降。固有流量特性的最常见的类型是线性，等百分比，改良的抛物线和快开。
安装流量特性流量特性：当通过阀门的压力降随流及相关条件，在系统中的阀门安装。表征控制阀的目的是为了帮助弥补在控制回路中的非线性。
整体法兰：阀体的法兰连接是身体的一种积分或铸件。

带整体法兰截止阀。图片来源：锻造阀
整座：控制节流口的流量和阀座，阀体的一部分或笼。座椅是直接加工出阀体外，通常是不可更换无需更换身体本身–虽然有些可以通过焊接修复和再加工。
l
泄漏的分类：用来描述一个流量系数大于0的控制阀的某些标准化测试程序。1（CV）。这些程序是在ANSI标准b16.104:1976概述，其中六座泄漏分类给出了具体的测试和公差。我们应该记住，这些测试是用来建立生产质量统一验收标准并不是用来在实际工作条件下的泄漏估计。人也不应该期望这些泄漏率是在阀放置在服务维护。
线性流量特性：特征在流量或（cV）随阀门行程增大而增大。流量阀行程成正比。这是一个控制阀，使用一个分布式控制系统（DCS）优先阀的特性或可编程逻辑控制器（PLC）。
线性阀：一个截止阀的另一个名字。它指的是直线或直线运动的插头和干。
加载压力位置：用于气动执行机构的压力。这是压力，实际上是施加到致动器膜片或活塞。如果阀门定位器是不使用或是绕过被仪器的压力。
M
改进的抛物线：一个流量特性介于直线和等百分比之间的。它提供了良好的节流低流量和高流量的近似线性特性
N
NACE：美国腐蚀工程师协会。（了解更多）
无损检测：非破坏性检验。集体名词，用来描述诸如射线和超声波检查的非侵入性检查方法。（了解更多）
针形阀：一个针形关闭元素多回转装置。在设计与截止阀相似，但通常很小。（了解更多）
噪声：可能产生的振动，通过阀气蚀或气动流。
常闭：见空气开
常开：见空气关闭
P
P1：用于指定入口压力。
P2：用于指定的出口压力。
包装：密封系统，通常包括一个可变形的材料，如聚四氟乙烯，石墨，等。它通常是在固体或分裂，包含在一个包装箱的压缩，以提供一个有效的压力密封环的形成。
包装盒：室位于罩环绕着茎包含包装和其他干密封组件。
夹管阀：柔性软管，把两个或更多的运动元素停止流之间。这是由于它不易堵塞在泥浆的应用常用的。（了解更多）
活塞执行机构：流体动力气动装置，通常在流体作用在一个移动的圆柱形部件，活塞，向执行机构推杆提供线性运动。这些单位是春天或空气的反对，以及在比一个更高的供应压力弹簧复位器。

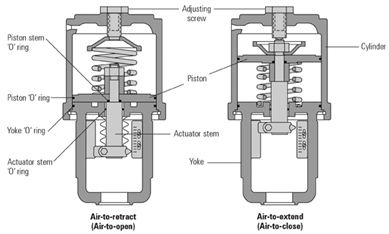

活塞执行机构。图片来源：spriax泄漏
插件：看到关闭件。
旋塞阀：多圈装置采用旋转插头闭合元件。当阀门开启时，媒体流通过在插入一个洞，可以是圆柱形或截断。（了解更多）
位置开关：一个开关，通常是安装在执行器检测阀行程极端。开关通常是电。
位置发送器：一个是机械连接到阀杆和将生成并发送一个气动或电动信号表示阀杆位置的装置。
定位器：一种关于信号阀位置。定位器比较输入信号与从致动器的机械反馈环节。然后产生必要的移动的致动器输出到输出机械位置反馈与气动信号值的力。定位器也可以用于修改该阀动作（反作用定位器），改变行程或控制器的输入信号（分段定位器），增加阀门执行器的压力（放大定位器）或改变控制阀的流量特性（特点定位器）。（了解更多）
压力密封阀盖一种类型的帽子：设计，流体压力是用于生产的阀体和阀盖之间的密封件。
PTFE（聚四氟乙烯）：柔软的聚合物，几乎与任何物质兼容。
向下推关闭：一个用来描述一个线性或截止式阀，采用直接作用的插头和干的安排。插头位于阀座环以上。将插头推下，插头接触阀座和阀关闭。注：大多数控制阀这类。
按下开：一个用来描述一个线性或截止式阀，采用反向插头和干的安排。插头位于下方的座环。将插头推下，离座移动和阀打开。
Q
四分之一转：一个完全封闭的阀的操作涉及一个90度大转弯的干从完全开放的方法。本文介绍的阀门如球，插头，和蝴蝶。
快速关闭：快速关闭快开是指一个阀设计，需要一个较小的变成完全关闭或打开。
快开：一个流动特性，在低的旅行提供最大流量的变化。曲线基本上是线性通过旅行前40%。然后平铺显示流量增加很少旅行接近全开位置。这种减少时，阀塞旅行等于端口的通流面积。这通常发生在阀的特点是用于开/关控制。
R
射线检验：一种无损检测技术，采用X射线检测不到使用其他外用方法内部缺陷。（了解更多）
量程范围：范围内的控制阀可操作。它的最大最小可控流量系数的比值。可调范围是由三个因素的影响：阀门的结构，在阀门关闭阀座泄漏和执行器的精度和刚度。由于几何是固有的座椅和关闭和过度的阀座泄漏设计会导致阀门的不稳定，它升空的座位。
评级：一个字母数字分类用于定义一个管道系统的压力的能力。
减少修剪：是一个矮小的孔。减少或限制的能力是用于装饰等多种原因，调整大阀处理较小的流量要求，减少进口和出口流体的速度，和纠正错误的尺寸。
反作用这个词有几个不同的意义：根据设备描述。反作用执行机构是执行器的干缩与膜片压力增加。一个反作用阀是一个下推开塞座定位。一个反作用定位器或反作用控制器的输出响应设定点增加信号下降。
反向流动通常认为：从标准方向相反的方向流动。一些旋转阀是双向的虽然是较低的，泄漏率可能在反流是更高的工作压力可能下降的能力。
旋转阀阀式：其中流关闭件是在流旋转，通过阀门的流体通过的修正量（即球阀）。
S
阀座负载：阀座和阀塞之间的接触力。当致动器被选定为一个给定的控制阀，它必须能够产生足够的力来克服静态和动态不平衡，干了阀座负载津贴。
阀座环：的流动通道，用于与密封件一起通过阀门的流量的一部分修改。
承插焊：一个输入管的阀门管件端匹配的插座进行连接，与焊接在一起的两个。
声波速度：在流体中的声音速度的地方。看到闪光
特殊班：指一类指定螺纹或焊接端阀门，在阀体和阀盖已进行无损检测（NDE）和任何缺陷的消除。这使得阀门能够比标准类阀一较高压力的能力。
分体：阀门的身体分裂。这种设计可以很容易地塞座去除。分体式阀体的阀门是直通、角的版本。
静不平衡：净力产生阀杆由流体压力作用在封闭件和内保压边干。关闭件是在规定的开放与规定的流动条件。这是一个必须克服的力量。

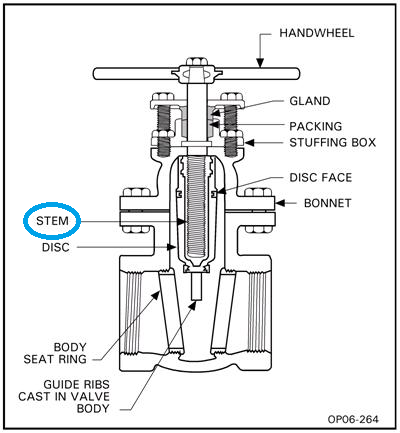

把立：阀塞杆一杆延伸穿过阀盖组件允许定位的插头或关闭件。致动器茎杆或轴连接到阀杆和传递运动或动力从驱动器到阀。

图片来源：工艺操作技术
导杆：导套紧密配合的阀杆和阀座对齐。好的干的指导是减少包装泄漏的本质。
中风看旅行。
供应压力在一个装置：如控制器的电源端口的压力，定位器或换能器。控制阀的供应压力是20 psig的共同价值观。对于一个3-15 psig。输出和35 psig。为6-30 psig。输出。
T
节流：调节控制与开/关控制。（了解更多）
换能器：一个元件或设备接收信息的数量将它的形式在同一或另一种形式的信息量。
旅行：距离插头或干移动到从全闭到完全打开位置。又称中风。
修剪：包括所有的部件，在流动与除体工艺流体，上阀盖与阀体法兰和垫片。插头，座，干，导游，衬套和笼内装饰包括一些零件。
翻领：用来描述比之间的最小和最大流量条件下，在一个特定的系统。例如，如果最小流量为10 g.p.m.和最大流量为100 g.p.m.翻领是10:1。看到变化幅度。
V
阀门一种装置，省去，：消散或分配系统中的能量。（了解更多）
阀门的流量系数：看到CV。
阀塞：看到关闭件。
蒸汽压：在压力，对于一个给定的温度，蒸汽气泡在液体形式。
缩：位置的流截面积在其最小尺寸，其中流体的速度是在其最高水平，并在流体压力是在其最低水平。缩流通常发生在控制阀的实际的物理限制的下游。
W
水击：产生的冲击波在管道系统中的阀门关闭太快造成的。
