J744X液动排泥阀，主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用，相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。

J744X液动排泥阀工作原理及性能：

液动角式排泥阀由液压缸和角式截止阀两大部分组成，液压缸为动力带动阀板升降，使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗，其密封性能好，经久耐用。皮碗选用吸水革制作，其寿命达两年以上，经用户使用后的反馈信息有多达5年未更换者有之。开启速度快，一般在15秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无泄漏，以便维修更换，如配以电磁换回阀指控液压缸，则能实现远控、自控等。若配手动装置，可以4-12台一排安装同时启动关闭，驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。

J744X液动排泥阀主要技术参数：
      1.阀门公称压力：1.0Mpa
    2.阀体密封压力：1.1Mpa
    3. 液压缸工作压力：0.15-0.3 Mpa 、0.3-1.0MPa
    4. 液压缸工作介质：清水、气、油
    5.介质温度：常温
    注：如有特殊要求（订货时注明）

J744X液动排泥阀主要零部件材料：

J744X/J644X角式快开型密封皮碗	阀杆	阀板	缸盖	液压缸	阀体
耐磨丁腈橡胶	不锈钢	HT200	HT200	HT200	HT200

J744X液动排泥阀主要外形尺寸：

公称通径（mm）|尺寸（mm）|型号	J744X-10、J644X-10						接管螺纹G	快开角式型阀杆材料
	H	L1	L2	D	D1	z-Φd
80	480	135	125	195	160	4-18	1/2＇	不锈钢
100	500	145	125	215	180	4-18	1/2＇	不锈钢
150	620	203	140	280	240	8-23	1/2＇	不锈钢
200	735	225	185	335	295	8-23	1/2＇	不锈钢
250	805	260	205	390	350	12-23	1/2＇	不锈钢
300	940	280	245	440	400	12-23	3/4＇	不锈钢
350	1100	305	270	500	460	16-23	1＇	不锈钢
400	1200	304	310	565	215	16-25	1＇	不锈钢

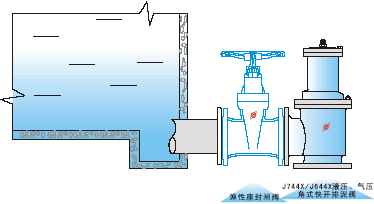

J744X液动排泥阀典型安装图：
